M16×600mm・M16×700mm

●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ナット×1個
●承認等:(公財)日本住宅・木材技術センター/Zマーク同等認定品 D11M09-03/D11H05-01/D11M09-04/D11H05-03

●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ナット×1個
●承認等:(公財)日本住宅、木材技術センター/Zマーク同等認定品 D11M09-01/D11H01-09/D11M09-02/D11H01-10

●サイズ:M16×365/440/600/700mm
●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ナット×1個
●承認等:(一財)建材試験センター 品質性能試験報告書 受付第05A2194号

●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ナット×1個
●承認等:各種合成構造設計指針より短期許容引張耐力を算出

●サイズ:M16×370/700/930ｍｍ
●表面処理:プロイズ処理
●付属品:8Tナット(M16)×1個
●承認等:各種合成構造設計指針より短期許容引張耐力を算出

商品コ-ド:170010
表面処理:プロイズ処理
付属品:専用ビス(L=45mm)×4本
承認等:ハウスプラス確認検査(株)性能試験 HP16-KT016

表面処理:JIS H 8610(電気亜鉛めっき)3級 Ep-Fe/Zn8/CM2 C又はEp-Fe/Zn〔2-C2〕
施工方法
・アンカーボルトを土台の上端から下へ5mm(許容差上下5mm)になるように埋設してください。
・土台に18mm~21mmの下孔をあけて設置してください。
・スクリューワッシャーはアンカーボルトのネジ山を傷めないよう、最初の2~3山は手で回して取り付けてください。
・スクリューワッシャーを簡易ビット等を介してインパクトレンチで締め付けてください。
・スクリューワッシャーと土台上端が平らになるまで締め付けてください。

②使用部木材のボルト穴は、φ18～φ21であけてください。
承認等:ハウスプラス確認検査（株）性能試験 HP13-KT006

商品コード:034811
表面処理:JIS H 8641(溶融亜鉛めっき)HDZ 35

●用途：小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。●告示記号:に
●短期基準接合引張耐力（P0t）:7.5kN
●接合部倍率（N値/T値）:1.4
●商品コード:042400
●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ナット×1個
●承認等:ハウスプラス確認検査(株)性能試験 HP07-KT012

●用途：小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。●告示記号:ほ
●短期基準接合引張耐力（P0t）:9.5kN
●接合部倍率（N値/T値）:1.7
●商品コード:045550
●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●承認等:ハウスプラス確認検査(株)性能試験 HP12-KT032

●用途：小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。●告示記号:ほ
●短期基準接合引張耐力（P0t）:9.2kN
●接合部倍率（N値/T値）:1.7
●商品コード:045500
●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ナット×1個
●承認等:ハウスプラス確認検査(株)性能試験 HP12-KT019

●用途：小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。●告示記号:へ
●短期基準接合引張耐力（P0t）:11.4kN
●接合部倍率（N値/T値）:2.1
●商品コード:042850
●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ビスHR-65(Mピンク)×3本、ナット×1個
●承認等:ハウスプラス確認検査(株)性能試験 HP12-KT06

●用途：小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。●告示記号:に
●短期基準接合引張耐力（P0t）:7.6kN
●接合部倍率（N値/T値）:1.4
●商品コード:042900
●表面処理:クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
●付属品:ナット×1個
●承認等:(一財)建材試験センター 品質性能試験報告書 受付第05A0285号

●用途：六角ボルト（M12）を併用して材を引寄せます。●告示記号:に
●短期許容引張耐力 Ta:7.50kN
●接合部倍率（N値/T値）:1.4
●表面処理:クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
●承認等:（公財）日本住宅・木材技術センター/Zマーク同等認定品 D11B01-16

●用途：六角ボルト(M12)を併用して材を引き寄せます。●告示記号:へ
●短期基準接合引張耐力（P0t）:10.5kN
●接合部倍率（N値/T値）:1.9
●商品コード:044300
●表面処理:溶融亜鉛-6%アルミニウム-3%マグネシウム合金めっき鋼板
●承認等:ハウスプラス確認検査(株)性能試験HP06-KT122

●用途：六角ボルト（M12）を併用して材を引寄せます。●告示記号:へ
●表面処理:クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
●付属品:ビスCPQ-75（ブル-）×5本
●承認等:（一財）建材試験センター 品質性能試験報告書 受付第06A2653号

●用途:壁倍率2倍用の筋かい(90~105×45)を容易かつ強固に接合する金物です。●壁倍率2倍用
●付属品:ビスCPQ-45(シルバー)×15本
●承認等:(一財)建材試験センター 品質性能試験報告書 受付第06A2331号
●商品コード:094050

壁倍率1.5倍用の筋かい（90・105×30）を容易かつ強固に接合する金物です。

①筋かいと土台を面一に合わせ、本体を土台・横架材の面から80～180mm離れた位置に合わせます。（床合板の場合は床合板面から80～180mm） ②柱側の切り起こし爪で仮止めし、付属のビスで柱と筋かいを接合します。 ビスCPQ-45（シルバー）×14本 ハウスプラス確認検査（株）性能試験 HP20-KT082

●用途壁倍率2倍用の筋かい(90~105×45)又は、壁倍率1.5倍用の筋かい(90~105×30)を容易かつ強固に接合する金物です。●商品コード:096700●表面処理:溶融亜鉛めっき鋼板(Z27)●付属品柱土台(横架材)側専用ビス:CPQ-45(シルバー)×8本・筋かい側専用ビス:CPQ-30(Mピンク)×7本●承認等:(一財)建材試験センター 品質性能試験報告書 受付第06A2332号/第06A2333号

●用途:壁倍率2倍用の筋かい(90~105×45)を容易にかつ強固に接合する金物です。●壁倍率2倍用
●表面処理:溶融亜鉛めっき(Z27)
●付属品
：柱側専用ビス:CPQ-75(Mブルー)×6本
・筋かい側専用ビス:CPQ-45(シルバー)×6本
●承認等
：ハウスプラス確認検査(株)性能試験 HP08-KT075/HP08-KT082
●(一財)建材試験センター 品質性能試験報告書 受付第08A2434号/第08A2435号
●商品コード:097800

●用途：壁倍率2倍用筋かい(90/105×45)を容易かつ強固に接合する金物です。●壁倍率2倍用
●表面処理:溶融亜鉛めっき鋼板(Z27)
●付属品:ビスCPQ-45(シルバー)×15本
●承認等:ハウスプラス確認検査(株)評定書 HP評定(木)-14-007-001
●商品コード:093100

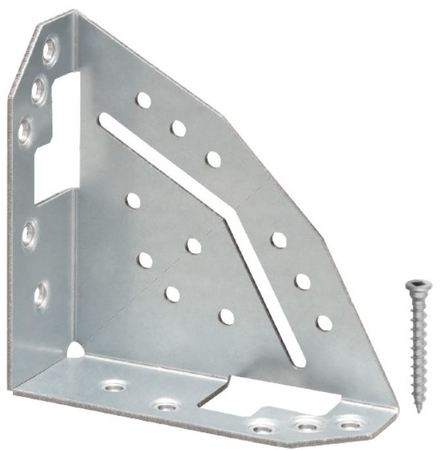

●用途：壁倍率2倍用筋かい(90~105×45)を容易かつ強固に接合する金物です。●壁倍率2倍用
●表面処理:溶融亜鉛めっき鋼板(Z27)
●付属品:柱/筋かい側専用ビス:CPQ-45(シルバー)×10本
・土台(横架材)側専用ビス:CPQ-75(Mブルー)×5本
●承認等:ハウスプラス確認検査(株)評定書 HP評定(木)-14-007-001
●商品コード:093110
