商品説明
商品名
ハイパーガセット・Ⅱ （壁倍率1.5倍～2倍）
メーカー名
材質
JIS G 3302 SGH340
商品仕様
商品コード:092300
表面処理:溶融亜鉛めっき鋼板(Z27)
付属品:ビスCPQ-45(シルバー)×14本
承認等:ハウスプラス確認検査(株)性能試験HP06-KT120/HP06-KT121/HP06-KT066/HP06-KT067
商品詳細
用途
・壁倍率2倍用筋かい(90~105×45)を容易かつ強固に接合する金物です。
特長
・全ての穴にビスを打つため、打ち忘れや打ち間違いを防ぐことができます。
・仮止めの爪がついているため、柱に金物を安定した状態で施工できます。
・土台・横架材から離れた位置に接合でき、かつ柱側専用ビスが45mmと短いため、金物工法用ドリフトピン等と干渉しづらくなりました。
・土台・横架材から離れた位置に接合できるため、かど金物との干渉を回避できます。
・筋かいを突き付けで接合できますので、柱~横架材を欠き込む必要がありません。
・左右対称なので、右勝手~左勝手がなくとても便利です。
使用方法

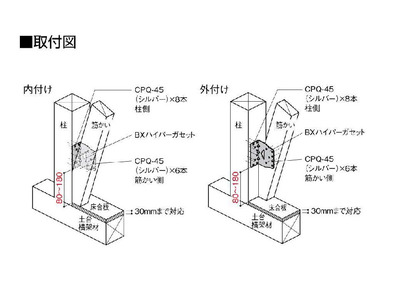

・筋かいと土台を面一に合わせ、本体を土台・横架材の面から160mm離れた位置に合わせます。(床合板の場合は床合板面から160mm)
・柱側の切り起こし爪で仮止めし、付属のビスで柱と筋かいを接合します。
注意事項
・本体の取付け高さに注意してください。
・必ず付属の専用ビスで接合してください。
・ビス接合用の四角ビット(#3)は別売品です。
・ビスをまっすぐ打ち込むために125mm以上のビットの使用をお勧めします。
・本製品とは別に柱頭~柱脚の仕口に必要な金物を取付けてください。
