スクリューワッシャーY-SW φ45mm×40mm

タナカ

商品を注文する

ご注文3000円(税別)以上で送料無料!
メーカー品番
商品情報
発送
入数
価格
購入個数
Y-SW
M12用 φ45mm×40mm
後日発送

1個

100円 (税別) 110円 (税込)
DBA-12
打込棒 DBA-12
後日発送

1本

1,000円 (税別) 1,100円 (税込)
12.7mm
専用ビット 12.7mm
後日発送

1個

1,390円 (税別) 1,529円 (税込)
19mm
専用ビット 19mm
後日発送

1個

1,950円 (税別) 2,145円 (税込)
6905H
インパクトレンチ 6905H
後日発送

1台

43,300円 (税別) 47,630円 (税込)
28R-C400
No.28R超硬アール座掘錐(カッター)
後日発送

1本

10,200円 (税別) 11,220円 (税込)
28R-G210
No.28R超硬アール座掘錐(ガイド)
後日発送

1本

900円 (税別) 990円 (税込)
28R-D210
No.28R超硬アール座掘錐(ドリル)
後日発送

1本

2,500円 (税別) 2,750円 (税込)
28R-SP
No.28R超硬アール座掘錐(ストッパー)
後日発送

1個

1,500円 (税別) 1,650円 (税込)

商品を注文する

Y-SW
M12用 φ45mm×40mm
後日発送

1個

価格(税別) 100円
(税込) 110円
購入個数
DBA-12
打込棒 DBA-12
後日発送

1本

価格(税別) 1,000円
(税込) 1,100円
購入個数
12.7mm
専用ビット 12.7mm
後日発送

1個

価格(税別) 1,390円
(税込) 1,529円
購入個数
19mm
専用ビット 19mm
後日発送

1個

価格(税別) 1,950円
(税込) 2,145円
購入個数
6905H
インパクトレンチ 6905H
後日発送

1台

価格(税別) 43,300円
(税込) 47,630円
購入個数
28R-C400
No.28R超硬アール座掘錐(カッター)
後日発送

1本

価格(税別) 10,200円
(税込) 11,220円
購入個数
28R-G210
No.28R超硬アール座掘錐(ガイド)
後日発送

1本

価格(税別) 900円
(税込) 990円
購入個数
28R-D210
No.28R超硬アール座掘錐(ドリル)
後日発送

1本

価格(税別) 2,500円
(税込) 2,750円
購入個数
28R-SP
No.28R超硬アール座掘錐(ストッパー)
後日発送

1個

価格(税別) 1,500円
(税込) 1,650円
購入個数

商品説明

商品名

スクリューワッシャーY-SW φ45mm×40mm

メーカー名

材質

JIS G 3507-1 SWRCH8A 相当

商品仕様

表面処理:JIS H 8610(電気亜鉛めっき)3級 Ep-Fe/Zn8/CM2 C又はEp-Fe/Zn〔2-C2〕
施工方法
~アンカ-ボルトを土台の上端から下へ5mm(許容差上下5mm)になるように埋設してください。
~土台に18mm~21mmの下孔をあけて設置してください。
~スクリュ-ワッシャーはアンカ-ボルトのネジ山を傷めないよう、最初の2~3山は手で回して取り付けてください。
~スクリュ-ワッシャーを簡易ビット等を介してインパクトレンチで締め付けてください。
~スクリュ-ワッシャーと土台上端が平らになるまで締め付けてください。

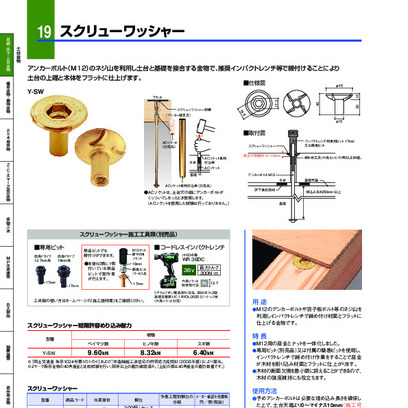

PDF PDFカタログ

商品詳細

用途
~M12のアンカ-ボルトや羽子板ボルト等のネジ山を利用しインパクトレンチで締め付け材面とフラットに仕上げる金物です。
特長
~M12用の座金とナットを一体化しました。
~専用ビット(別売品)又は付属の簡易ビットを使用し、インパクトレンチで締め付け作業をすることで座金が木材を削り込み材面とフラットに仕上がります。
~木材の断面欠損を最小限に抑えることができるので、木材の強度維持にも役立ちます。
使用方法
~予めアンカ-ボルトは、土台天端より0~マイナス10mm(施工可能範囲)になるように埋め込んでください。
~使用部木材のボルト穴は、φ18~φ21であけてください。
~本体を最初は手で廻して取り付けます。
~専用ビットをインパクトレンチの四角ドライブに取り付けます。(専用ビットがない場合は、M12ナット締付け用ソケットを簡易ビットに取り付けてください。)
~インパクトレンチを本体の面に対して垂直に押しながらフラットになるまで廻してください。
注意事項
~本体と専用ビットの溝(凹凸)を確実に設置してください。
~締付け用のインパクトレンチは、締付トルク294N~m(3000kgf~cm)を推奨いたします。
~アンカ-ボルトはネジ側先端が土台天端の0~マイナス10mmの間に収まるように施工してください。
