1横架材の上から本体を金物貼付けシール記載 の「柱側→」を柱側にして取り付け位置に合わ せます。
2専用角ビットビスTB-101を横架材側に8本、 専用角ビットビスTBA-65を柱側に10本とめ 付けてください。 ※専用角ビットビスTB-101およびTBA-65の締 め付けには、3番四角ビット(別売品)をご使用 ください。
※1階柱脚部(土台と柱の接合)には使用しない

1横架材の上から本体を金物貼付けシール記載 の「柱側→」を柱側にして取り付け位置に合わ せます。
2専用角ビットビスTBA-120を横架材側に8本、 専用角ビットビスTBA-65を柱側に10本とめ 付けてください。

専用角ビットビス：TBA-65（4本）

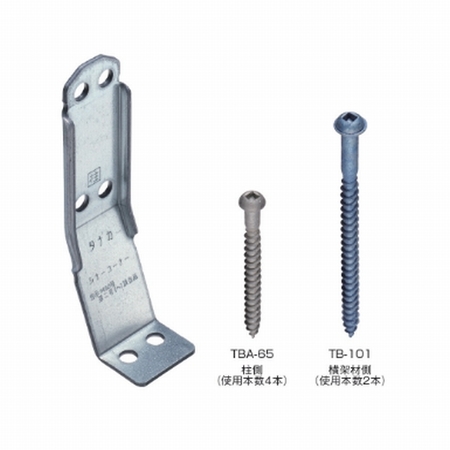

専用角ビットビス：TBA-65（2本）・TB-101（2本）

表面処理:溶融亜鉛めっき鋼板 亜鉛付着量:Z27（275g/m2）
付属金物:専用角ビットビスTB-55（5本）

表面処理:溶融亜鉛めっき高張力鋼板
付属金物:専用角ビットビスTBA-65（4本）、TB-101（2本）

サイズ(mm):28×47×27×2.3(t)
表面処理:溶融亜鉛めっき鋼板(Z27)
施工方法
~横架材の上から本体を金物上部が切り欠いてあるほうを柱側にして取り付け位置に合わせます。
~専用角ビットビスTBA-45を横架材側に2本、柱側に2本とめ付けてください。
※専用角ビットビスTBA-45の締め付けには、3番四角ビット(別売品)をご使用ください。

サイズ(mm):25×120×120×3.2(t)
表面処理:溶融亜鉛めっき鋼板(Z27)
施工方法
~横架材の上から本体を取り付け位置に合わせます。
~専用角ビットビスTBA-65を横架材側に4本、柱側に4本とめ付けてください。
※専用角ビットビスTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

サイズ(mm):20×55×55×4.5(t)
表面処理:JIS H 8610(電気亜鉛めっき)及び JIS H 8625 Ep-Fe/Zn8/CM2 C
施工方法
・本体2個を横架材と柱側面の接合部に位置を合わせます。
・本体1個あたり専用角ビットビスTBA-45を横架材側に4本、柱側に4本とめ付けてください。
※専用角ビットビスTBA-45の締め付けには、3番四角ビット(別売品)をご使用ください。

表面処理:溶融亜鉛めっき鋼板 (Z27)
付属金物:専用角ビットビス

表面処理:溶融亜鉛めっき鋼板 (Z27)
付属金物:専用角ビットビスTBA-65（8本）、TB-101（4本）

表面処理:合金めっき鋼板「ス-パ-ダイマ?」（ZQNK18 クロメ-トフリ-）
付属金物:専用角ビットビスTBA-65（6本）、TB-101（4本）

表面処理:合金めっき鋼板「ス-パ-ダイマ?」ZQNK18 クロメ-トフリ-
施工方法
~本体の中心線を目安にして柱と横架材側面の接合部に位置を合わせます。
~専用角ビットビスTBA-65を横架材側に6本、柱側に6本でとめ付けてください。
※専用角ビットビスTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

サイズ(mm):43×45×26.3×2.3(t)
表面処理:溶融亜鉛めっき鋼板(Z27)
施工方法
~横架材の上から本体を(柱)の刻印のあるほうを柱側にして取り付け位置に合わせます。
~専用角ビットビスTBA-65を横架材側に3本、柱側に3本とめ付けてください。
※専用角ビットビスTBA-65の締め付けには、3番四角ビット(別売品)をご使用ください。

サイズ(mm):45×80×75×4.5(t)
表面処理:JIS H 8610(電気亜鉛めっき)及びJIS H 8625 Ep-Fe/Zn8/CM2 C
施工方法
~仕口加工した登り梁を落とし込みます。
~上桁、下桁と金物をボルト、ナット、座金で締め付けます。
~登り梁と金物を専用角ビットビスTBA-65(4本)でとめ付けます。
~必要に応じてボルトを増し締めします。

表面処理:デュラルコ-ト
耐力:短期基準接合引張耐力11.4kN（中柱）/10.3kN（隅柱）
法規制:国土交通省告示第1460号1項2号表三（へ）に該当
試験機関:（一財）建材試験センタ-
付属金物:YS-N75×4本、YS-N105×2本。
規格~寸法:標準仕様

表面処理:Z27
耐力:
短期基準接合引張耐力5.2kN（中柱）
短期基準接合引張耐力5.1kN（隅柱）
法規制:国土交通省告示第1460号1項2号表三（は）に該当
試験機関:ハウスプラス住宅保証(株)
付属金物:YA-S45×6本
規格~寸法:皿ビス

商品コ-ド:1200091039
規格~寸法:皿ビス
表面処理:Z27
耐力:短期基準接合引張耐力8.5kN
法規制:国土交通省告示第1460号1項2号表三(ほ)に該当
試験機関:(一財)建材試験センタ- 第04A1383号
専用接合具(付属品):YA-S45(12本)

商品コ-ド:1200091762
規格~寸法:六角ビス
表面処理:Z27
耐力:短期基準接合引張耐力5.1kN
法規制:国土交通省告示第1460号1項2号表三(は)に該当
試験機関:ハウスプラス確認検査(株)HP06-KT015
専用接合具(付属品):YD-HS75(ブラック) 2本~YD-HS90(シルバ-グリ-ン) 2本

商品コ-ド:1200091442
規格~寸法:チ-ズビス
表面処理:Z27
耐力:短期基準接合引張耐力5.1kN(1個使い)10kN(2個使い)
法規制:国土交通省告示第1460号1項2号表三(は)(1個使い)(へ)(2個使い)に該当
試験機関:(一財)建材試験センタ-及び(株)住宅構造研究所
専用接合具(付属品):デフコ-ナ-90 柱側ビスYS-C55(アイボリ-) 3本~横架材側ビスYS-C90(シルバ-グリ-ン):3本

商品コ-ド:1200091114
規格~寸法:皿ビス
表面処理:Z27
耐力:短期基準接合引張耐力6.7kN(中柱)/5.2kN(隅柱)
法規制:国土交通省告示第1460号1項2号表三(は)に該当
試験機関:ハウスプラス確認検査(株)及び(一財)建材試験センタ-
専用接合具(付属品):柱~横架材側ビスYA-S45(シルバ-) 9本

商品コ-ド:1200091371
規格~寸法:皿ビス
表面処理:2B材(生地)
耐力:短期基準接合引張耐力6.9kN
法規制:国土交通省告示第1460号1項2号表三(は)に該当
試験機関:ハウスプラス確認検査(株)HP03-KT003
専用接合具(付属品):柱~横架材側ビスYA-S45(シルバ-) 9本

商品コ-ド:1200091381
規格~寸法:皿ビス
耐力:短期基準接合引張耐力4.1kN(中柱)/3.9kN(隅柱)
法規制:国土交通省告示第1460号1項2号表三(ろ)に該当
試験機関:(一財)建材試験センタ-
専用接合具(付属品):柱~横架材側ビスYA-S45(シルバ-) 4本

商品コ-ド:2200091735
規格~寸法:鍋ビス
表面処理:デュラルコ-ト
耐力:短期基準接合引張耐力8.8kN
法規制:国土交通省告示第1460号1項2号表三(ほ)に該当
試験機関:(一財)建材試験センタ- 第01A3129号
専用接合具(付属品):柱側YD-N45(シルバ-) 5本~横架材側YD-N90(シルバ-グリ-ン) 2本

商品コ-ド:2200091752
規格~寸法:皿ビス
表面処理:デュラルコ-ト
耐力:短期基準接合引張耐力12.5kN(中柱)/10.6(隅柱)
法規制:国土交通省告示第1460号1項2号表三(へ)に該当
試験機関:(一財)建材試験センタ-
専用接合具(付属品):柱~横架材側ビスYD-N90(シルバ-グリ-ン) 9本
