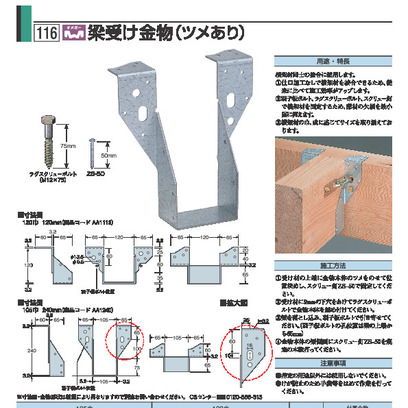

梁受け金物 ツメあり 梁幅120mm 梁高105~420mm《1個・10個/ケース》 タナカ

梁受け金物 ツメあり 梁幅120mm 梁高105~420mm《1個・10個/ケース》

タナカ

JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC

●用途：横架材同士の接合に使用します。●表面処理：溶融亜鉛めっき鋼板(Z27)
●施工方法：
金物本体を梁の上端に合わせて位置決めし、スクリュー釘ZS-50で固定してください。
受け材に9mmの下穴をあけてラグスクリューボルトで金物本体を締め付けてください。
梁を落とし込み、羽子板ボルトで引き寄せてください。(羽子板ボルトの孔位置は梁の上端から65mm)
金物本体の梁側面にスクリュー釘ZS-50を規定の本数打ってください。
※受注生産品は納期を頂きます。

●特長：
仕口加工なしで横架材を接合できるため、従来に比べて施工効率がアップします。
羽子板ボルト、ラグスクリューボルト、スクリュー釘で横架材を固定するため、部材の欠損を最小限に抑えます。
横架材の上に直接床合板を貼る場合にも支障なく取り付けができます。
横架材の巾、成に応じてサイズを取り揃えております。
