内折り梁受け金物 梁幅120mm×梁高210mm~梁幅120mm×梁高360mm

タナカ

商品を注文する

ご注文5000円(税別)以上で送料無料!
メーカー品番
商品情報
発送
入数
価格
購入個数
AA1217
梁幅120mm×梁高210mm
後日発送

1個

2,525円 (税別) 2,778円 (税込)
AA1247
梁幅120mm×梁高240mm
後日発送

1個

2,750円 (税別) 3,025円 (税込)
AA1277
梁幅120mm×梁高270mm
後日発送

1個

2,970円 (税別) 3,267円 (税込)
AA1307
梁幅120mm×梁高300mm
後日発送

1個

3,190円 (税別) 3,509円 (税込)
AA1337
梁幅120mm×梁高330mm
後日発送

1個

3,415円 (税別) 3,757円 (税込)
AA1367
梁幅120mm×梁高360mm
後日発送

1個

3,640円 (税別) 4,004円 (税込)

商品を注文する

AA1217
梁幅120mm×梁高210mm
後日発送

1個

価格(税別) 2,525円
(税込) 2,778円
購入個数
AA1247
梁幅120mm×梁高240mm
後日発送

1個

価格(税別) 2,750円
(税込) 3,025円
購入個数
AA1277
梁幅120mm×梁高270mm
後日発送

1個

価格(税別) 2,970円
(税込) 3,267円
購入個数
AA1307
梁幅120mm×梁高300mm
後日発送

1個

価格(税別) 3,190円
(税込) 3,509円
購入個数
AA1337
梁幅120mm×梁高330mm
後日発送

1個

価格(税別) 3,415円
(税込) 3,757円
購入個数
AA1367
梁幅120mm×梁高360mm
後日発送

1個

価格(税別) 3,640円
(税込) 4,004円
購入個数

商品説明

商品名

内折り梁受け金物 梁幅120mm×梁高210mm~梁幅120mm×梁高360mm

メーカー名

材質

JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC

商品仕様

表面処理:溶融亜鉛めっき鋼板(Z27)
施工方法
~金物本体を梁の上端に合せて位置決めし、専用角ビットビスTBA-45で固定してください。
~受け材に9mmの下穴をあけてラグスクリュ-ボルトで金物本体を締め付けてください。
~梁端部のボルト頭部が当たる箇所に切り込みを入れてください。
~梁を落とし込み、羽子板ボルトで引き寄せてください。
~専用角ビットビスを規定の本数打ち、金物本体の梁側面に9mmの下穴をあけてラグスクリュ-ボルトで締め付けてください。

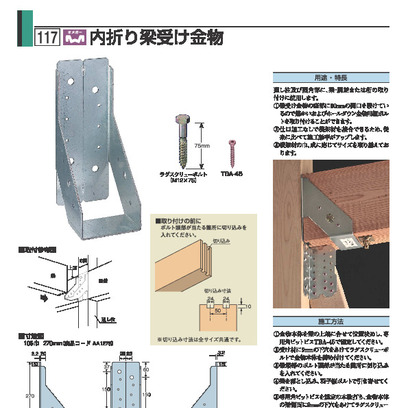

PDF PDFカタログ

商品詳細

用途
~通し柱及び隅角部に、梁~胴差または桁の取り付けに使用します。
特長
~梁受け金物の底部に80mmの開口を設けているので筋かいおよびホ-ルダウン金物用縦ボルトを取り付けることができます。
~仕口加工なしで横架材を接合できるため、従来に比べて施工効率がアップします。
~横架材の巾、成に応じてサイズを取り揃えております。
