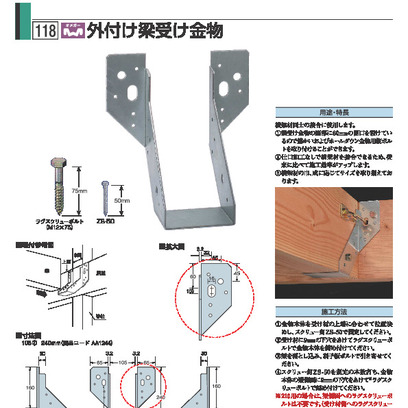

外付け梁受け金物 梁幅 105mm 梁高210mm～360mm《1個・10個/ケース》 タナカ

外付け梁受け金物 梁幅 105mm 梁高210mm～360mm《1個・10個/ケース》

タナカ

JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC

●用途：横架材同士の接合に使用します。●表面処理：溶融亜鉛めっき鋼板(Z27)
●施工方法：
金物本体を受け材の上端に合わせて位置決めし、スクリュー釘ZS-50で固定してください。
受け材に9mmの下穴をあけてラグスクリューボルトで金物本体を締め付けてください。
梁を落とし込み、羽子板ボルトで引き寄せてください。
スクリュー釘ZS-50を規定の本数打ち、金物本体の梁側面に9mmの下穴をあけてラグスクリューボルトで締め付けてください。

●特長：
梁受け金物の底部に80mmの開口を設けているので筋かいおよびホールダウン金物用縦ボルトを取り付けることができます。
仕口加工なしで横架材を接合できるため、従来に比べて施工効率がアップします。横架材の巾、成に応じてサイズを取り揃えております。
