内折り梁受け金物 梁幅105mm×梁高210mm~梁幅105mm×梁高360mm

タナカ

商品を注文する

ご注文5000円(税別)以上で送料無料!
メーカー品番
商品情報
発送
入数
価格
購入個数
AA1216
梁幅105mm×梁高210mm
後日発送

1個

2,370円 (税別) 2,607円 (税込)
AA1246
梁幅105mm×梁高240mm
後日発送

1個

2,600円 (税別) 2,860円 (税込)
AA1276
梁幅105mm×梁高270mm
後日発送

1個

2,820円 (税別) 3,102円 (税込)
AA1306
梁幅105mm×梁高300mm
後日発送

1個

3,045円 (税別) 3,350円 (税込)
AA1336
梁幅105mm×梁高330mm
後日発送

1個

3,270円 (税別) 3,597円 (税込)
AA1366
梁幅105mm×梁高360mm
後日発送

1個

3,490円 (税別) 3,839円 (税込)

商品を注文する

AA1216
梁幅105mm×梁高210mm
後日発送

1個

価格(税別) 2,370円
(税込) 2,607円
購入個数
AA1246
梁幅105mm×梁高240mm
後日発送

1個

価格(税別) 2,600円
(税込) 2,860円
購入個数
AA1276
梁幅105mm×梁高270mm
後日発送

1個

価格(税別) 2,820円
(税込) 3,102円
購入個数
AA1306
梁幅105mm×梁高300mm
後日発送

1個

価格(税別) 3,045円
(税込) 3,350円
購入個数
AA1336
梁幅105mm×梁高330mm
後日発送

1個

価格(税別) 3,270円
(税込) 3,597円
購入個数
AA1366
梁幅105mm×梁高360mm
後日発送

1個

価格(税別) 3,490円
(税込) 3,839円
購入個数

商品説明

商品名

内折り梁受け金物 梁幅105mm×梁高210mm~梁幅105mm×梁高360mm

メーカー名

材質

JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC

商品仕様

表面処理:溶融亜鉛めっき鋼板(Z27)
施工方法
~金物本体を梁の上端に合せて位置決めし、専用角ビットビスTBA-45で固定してください。
~受け材に9mmの下穴をあけてラグスクリュ-ボルトで金物本体を締め付けてください。
~梁端部のボルト頭部が当たる箇所に切り込みを入れてください。
~梁を落とし込み、羽子板ボルトで引き寄せてください。
~専用角ビットビスを規定の本数打ち、金物本体の梁側面に9mmの下穴をあけてラグスクリュ-ボルトで締め付けてください。

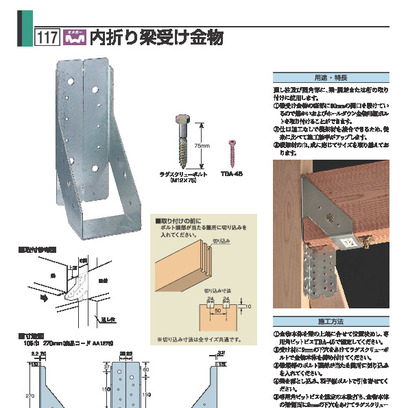

PDF PDFカタログ

商品詳細

用途
~通し柱及び隅角部に、梁~胴差または桁の取り付けに使用します。
特長
~梁受け金物の底部に80mmの開口を設けているので筋かいおよびホ-ルダウン金物用縦ボルトを取り付けることができます。
~仕口加工なしで横架材を接合できるため、従来に比べて施工効率がアップします。
~横架材の巾、成に応じてサイズを取り揃えております。
