メタリフ筋かいプレート MLSP BXカネシン

NSS431DP-2(高強度複相組織ステンレス鋼)

●用途：壁倍率2倍用の筋かい(90~105×45)又は、壁倍率1.5倍用の筋かい(90~105×30)を容易かつ強固に接合する金物です。●壁倍率2倍用
●付属品：柱側専用ビス:CPQ-45(シルバー)×8本、筋かい側専用ビス:CPQ-30(Mピンク)×5本
●承認等:ハウスプラス確認検査(株)性能試験 HP12-KT008/HP12-KT009
●商品コード:094100

●特長
：本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。
接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
左右対称なので、右勝手左勝手がなくとても便利です。
軽量なので現場作業が容易です。
土台/横架材から離れた位置に接合できるため、かど金物との干渉を回避できます。
爪がついているため、柱の側面に合わせることにより容易に位置決めができます。
●使用方法

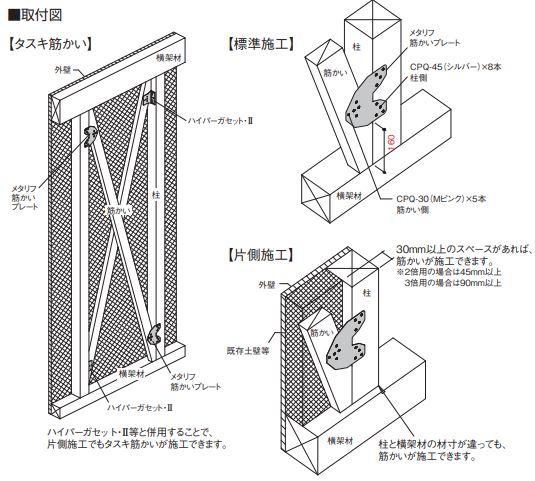

：爪を柱面に合わせ、本体を土台~横架材の面から160mm離れた位置に合わせます。
付属のビスで柱と筋かいを接合します。
●注意事項
：本体の取付け高さに注意してください。
必ず付属のビスで接合してください。
ビス接合用の四角ビット(#3)は別売品です。
本製品とは別に柱頭/柱脚の仕口に必要な金物を取付けてください。
