DIT制震筋かい金物 DSS-I(内・外付用)

BXカネシン

 DIT制震筋かい金物 DSS-I(内・外付用)
 DIT制震筋かい金物 DSS-I(内・外付用)
 DIT制震筋かい金物 DSS-I(内・外付用)
 DIT制震筋かい金物 DSS-I(内・外付用)
 DIT制震筋かい金物 DSS-I(内・外付用)

商品を注文する

ご注文3000円(税別)以上で送料無料!
メーカー品番
商品情報
発送
入数
価格
購入個数
DSS-I(内付け用)
内付け用 56.9mm×172.4mm×3.2mm
後日発送

1個

5,440円 (税別) 5,984円 (税込)
DSS-O(外付け用)
外付け用 59mm×172.4mm×3.2mm
後日発送

1個

5,440円 (税別) 5,984円 (税込)

商品を注文する

DSS-I(内付け用)
内付け用 56.9mm×172.4mm×3.2mm
後日発送

1個

価格(税別) 5,440円
(税込) 5,984円
購入個数
DSS-O(外付け用)
外付け用 59mm×172.4mm×3.2mm
後日発送

1個

価格(税別) 5,440円
(税込) 5,984円
購入個数

商品説明

商品名

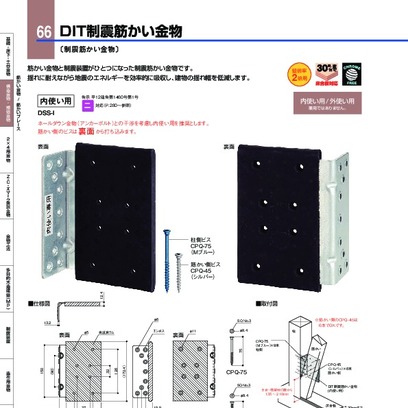

DIT制震筋かい金物 DSS-I(内・外付用)

メーカー名

材質

JIS G 3302 SGH400

商品仕様

商品コード:099002
表面処理:溶融亜鉛めっき鋼板(Z27 クロムフリー)
付属品
~柱側専用ビス:CPQ-75(Mブルー)×9本
~筋かい側専用ビス:CPQ-45(シルバー)×6本
承認等:ハウスプラス確認検査(株)評定書 HP評定(木)-15-004
開発元:第一工業大学~横浜国立大学

商品詳細

用途
~壁倍率2倍用筋かい(90~105×45)を容易かつ強固に接合し、制震効果も有する金物です。
特長
~高減衰ゴムと金物の変形により、減衰効果が期待できます。
~内付け用と外付け用で製品が異なります。
~土台~横架材から離れた位置に接合できるため、かど金物との干渉を回避できます。
~筋かいを突き付けで接合できますので、柱~横架材を欠き込む必要がありません。
~左右対称なので右勝手、左勝手がなくとても便利です。
使用方法
~本体を土台~横架材の面から135~210mmの範囲内に柱側金物下端がくるように合わせます。(床合板ありの場合でも土台~横架材の面から135~210mm)
~付属のビスで柱と筋かいを接合します。筋かい側のビスは共通の4本とLまたはR2本の計6本にて接合します。
注意事項
~ご使用前に必ず設計~施工マニュアルをお読みください。
~応答解析は別途費用がかかります。ご希望の方はお問合せください。
~本体の取付け高さに注意してください。
~外付け用はホールダウン金物(アンカ-ボルト)と干渉し、柱側ビスが打てない場合があります。外付け用製品を内付けでご使用いただくことはできません
ので、注意してください。
~内付け用製品を外付けでご使用いただくことはできません。
~必ず付属の専用ビスで接合してください。
~ビス接合用の四角ビット(#3)は別売品です。
~ビスをまっすぐ打ち込むために125mm以上のビットの使用をお勧めします。
~本製品とは別に柱頭~柱脚の仕口に必要な金物を取付けてください。
