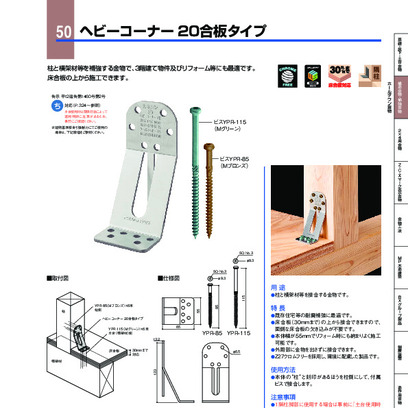

ヘビーコーナー20 合板タイプ HVC20-G《１個・30個/ケース》 BXカネシン

ヘビーコーナー20 合板タイプ HVC20-G《１個・30個/ケース》

BXカネシン

ZAM（MSM-HK400-DZC90） JIS G 3302 SGH400またはSGC400

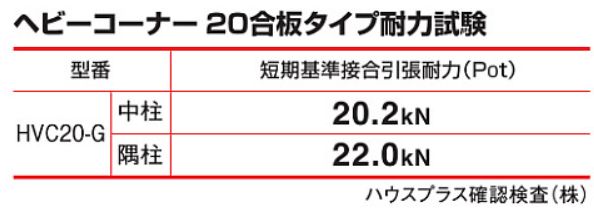

●用途：柱と横架材等を接合する金物です。●表面処理：溶融亜鉛-6％アルミニウム-3％マグネシウム合金めっき鋼板 ●付属品:溶融亜鉛めっき鋼板（Z27 クロムフリー）、ビスYPR-85（Ｍブロンズ）×6本・YPR-115(Mグリーン)×６本。 ●承認等:ハウスプラス確認検査（株）性能試験 HP13-KT095/HP13-KT093

特長
・既存住宅等の耐震補強に最適です。
・本体幅が55mmでリフォーム時にも納まりよく施工可能です。
・本体、ビス共にクロムフリーを実現し、環境に配慮した製品となっております。
・外周部に金物を出さずに接合できます。
・接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
注意事項
・1階柱脚部に使用する場合は事前に『土台使用時の説明資料』※をご覧いただき、内容をご理解の上、ご使用ください。新築など建築確認申請が必要な木造住宅においては、関係行政に確認してください。
※『土台使用時の説明資料』はカネシンのホームペ-ジよりダウンロード、またはカネシンCSセンターまでお問合せください。
・1階柱脚部に使用する場合は、必ず柱芯から200mm以内（金物側）に座金（80×80×t9mm以上）とM16アンカーボルトを設置してください。
・必ず付属の専用ビスで接合してください。
・ビス接合用の四角ビット（＃3）は別売品です。
・本製品はツ-バイヘビー15と金物を共有していますが、接合ビスが異なりますのでご注意ください。
・取扱いに関する注意事項は20ペ-ジを参照してください。
使用方法
・本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。
