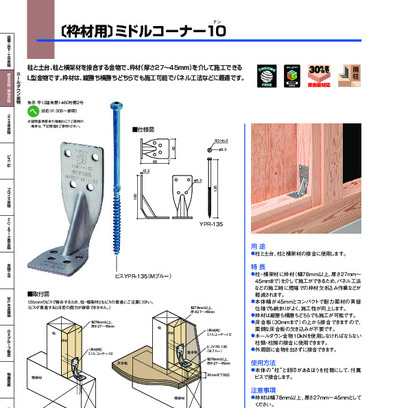

〔枠材用〕ミドルコ-ナ-10 FMC10

BXカネシン

 〔枠材用〕ミドルコ-ナ-10 FMC10
 〔枠材用〕ミドルコ-ナ-10 FMC10
 〔枠材用〕ミドルコ-ナ-10 FMC10
 〔枠材用〕ミドルコ-ナ-10 FMC10
 〔枠材用〕ミドルコ-ナ-10 FMC10

商品を注文する

ご注文5000円(税別)以上で送料無料!
メーカー品番
商品情報
発送
入数
価格
購入個数
FMC10
〔枠材用〕ミドルコ-ナ-10
後日発送

ケース
(40個)

19,200円 (税別) 21,120円 (税込)

商品を注文する

FMC10
〔枠材用〕ミドルコ-ナ-10
後日発送

ケース
(40個)

価格(税別) 19,200円
(税込) 21,120円
購入個数

商品説明

商品名

〔枠材用〕ミドルコ-ナ-10 FMC10

メーカー名

材質

JIS G 3302 SGHCまたはSGCC

商品仕様

商品コ-ド:002905
表面処理:溶融亜鉛めっき鋼板(Z27 クロムフリ-)
付属品:ビスYPR-135(Mブル-)×8本

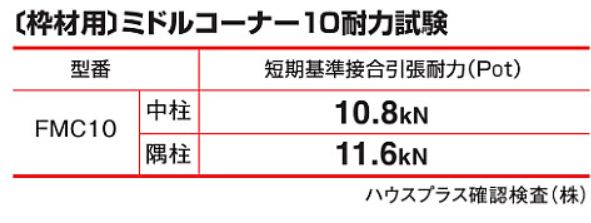

承認等:ハウスプラス確認検査(株)性能試験 HP16-KT180/HP16-KT133

商品詳細

用途
~柱と土台、柱と横架材の接合に使用します。
特長
~柱~横架材に枠材(幅78mm以上、厚み27mm~45mmまで)を介して施工ができるため、パネル工法などの施工時に現場での枠材欠き込み作業などが軽減されます。
~本体幅が45mmとコンパクトで耐力面材の真壁仕様でも納まりがよく、施工性が向上します。
~枠材は縦勝ち横勝ちどちらでも施工が可能です。
~床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。
~ホ-ルダウン金物10kNを使用しなければならない柱頭~柱脚の接合に使用できます。
~外周部に金物を出さずに接合できます。
~接合ビスの頭が四角穴なので、ビットの破損がほとんどありません。
~本体~ビス共にクロムフリ-を実現し、環境に配慮した製品となっております。
使用方法
~本体の"柱"と刻印があるほうを柱側にして、付属ビスで接合します。
注意事項
~枠材は幅78mm以上、厚み27mm~45mmとしてください。
~床合板は厚み30mm以下としてください。
~135mmのビスで接合するため、柱~横架材ともビスの貫通にご注意ください。(ビスが貫通すると所定の耐力が確保できません。)
~柱側の枠材を固定する釘は、下記の条件にてご使用ください。 ※枠材の厚みが30mm以下の場合:N75または N90で300ピッチ以下かつ9本以上 ※枠材の厚みが30mm超~45mmの場合:N90で 300ピッチ以下かつ9本以上
~本製品の試験は合板仕様で実施しています。
~1階柱脚部に使用する場合は、土台と基礎を適切に緊結してください。
~必ず付属の専用ビスで接合してください。
~ビス接合用の四角ビット(#3)は別売品です。
~本製品はミドルコ-ナ-15、ミドルコ-ナ-15合板タイプと金物を共用していますが、接合ビスが異なりますのでご注意ください。
