〔2×4用〕フレックスホールダウン TFH BXカネシン

〔2×4用〕フレックスホールダウン TFH

BXカネシン

JIS G 3131 SPHC

●用途：ツーバイフォー工法において基礎とたて枠の緊結、横架材とたて枠の緊結、上下階のたて枠相互の緊結に使用します。●商品コード：603400●表面処理：プロイズ処理●付属品：：ビスYPR-75(Mピンク)×5本・専用座金×1枚●承認等：ハウスプラス確認検査(株)性能試験 HP11-KT003/HP10-KT101

特長
・ハウスプラス確認検査(株)において、たて枠2枚での性能試験を実施済みです。
・ラグスクリュー110mmを接合具として使用するホールダウン金物の場合、構造上たて枠2枚でも良い箇所にたて枠3枚を設置して取付けをしていましたが、たて枠2枚でも施・工取付けが可能となり、設計上、施工上の自由度が向上しました。
・本体幅が41.6mmで納まりが良く、施工性が向上しました。
・四角穴ビスの簡単施工を実現しました。
・本体・ビス・専用座金の全てにおいてクロムフリーを実現し、環境に配慮した製品となっております。
使用方法
・土台部のアンカーボルト(M16)や上下階の両引きボルト(M16)等に本体を通します。
・付属のビスで本体をたて枠に取付けます。
・付属の専用座金を入れ、ナットで締付けます。
注意事項
・必ず付属の専用ビス~専用座金を使用して接合してください。
・ビス接合用の四角ビット(#3)は別売品です。

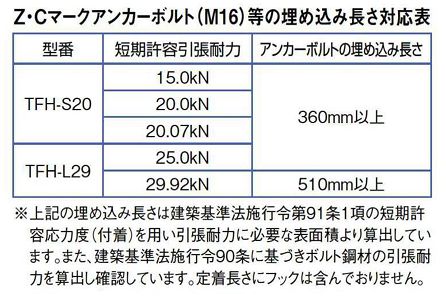

・『コルトアンカーボルト』または『ショートクランクアンカーボルト』以外のZ~Cマークアンカーボルト等を使用の際のアンカーボルトの埋め込み長さは、付着強度を確保するため、下記の通りになります。
