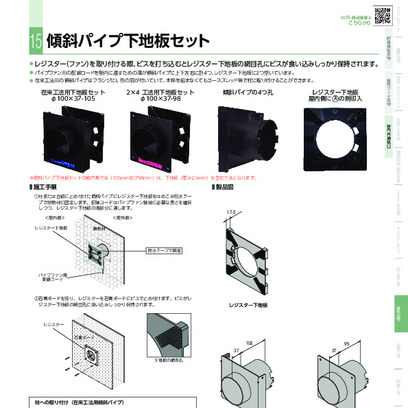

傾斜パイプ下地板セット φ100 2×4工法用 カナイ

PBT(ポリブチレンテレフタレート)

●2×4工法用:φ100×37-98(下地板付)
●内径(a):φ100
●外径(b):φ105

●特長：
レジスター(ファン)を取り付ける際、ビスを打ち込むとレジスター下地板の網目孔にビスが食い込みしっかり保持されます。
パイプファン用の配線コードを壁内に通すための溝が傾斜パイプに上下左右に計4つ、レジスター下地板に2つ空いています。
在来工法用の傾斜パイプはフランジにL形の羽が付いていて、木枠を組まなくてもコーススレッド等で柱に取り付けることができます。
●注意点：
傾斜パイプ下地板セットの屋内側寸法(105mm及び98mm)は、下地板(厚み2.5mm)を含む寸法となります。
フード等の外壁との取り合いにはコーキング等で防水処理を施してください。
石膏ボードに孔をあける際は、内部に設置してあるコードを傷つけないように注意してください。
天地に間違いが無いよう確認して取り付けてください。
