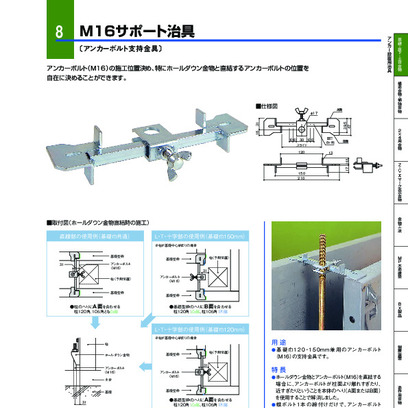

サポート治具 BXカネシン

角パイプ部：JIS G 3445 STKM11A 板部：JIS G 3131 SPHC

アンカーボルト（M16）の施工位置決め、特にホールダウン金物と直結するアンカーボルトの位置を自在に決めることができます。

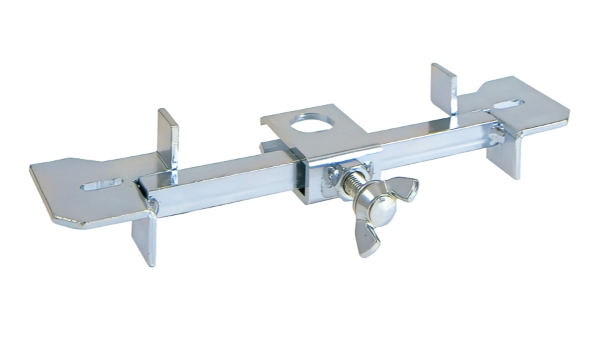

基礎巾120・150mm兼用のアンカーボルト（M16）の支持金具です。
●ホールダウン金物とアンカーボルト（M16）を直結する場合に、アンカーボルトが柱面より離れすぎたり、近すぎたりということを本体のへり（A面またはB面）を使用することで解消しました。（仕様欄参照）
●蝶ボルト1本の締付けだけで、アンカーボルト（M16）を上下左右同時に位置決めすることができます。
●型枠は鋼製・木製どちらでも使用できます。
●繰返し何度も使用できます。
