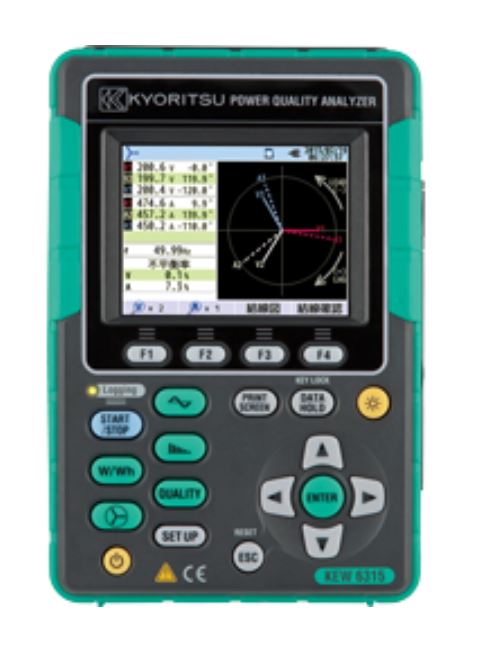

電源品質アナライザ 6315 共立電気計器

●適合規格
IEC 61010-1 CAT IV 300V，CAT III 600V，CAT II 1000V 汚染度2
IEC 61010-2-030、IEC 61010-031、IEC 61326
IEC 61000-4-30 Class S、IEC 61000-4-15、IEC 61000-4-7

●測定範囲
●測定ライン
単相2線（最大4系統）、単相3線、三相3線、三相4線
●測定・演算項目
電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電力量、
無効電力量、皮相電力量、力率、中性線電流、デマンド、高調波、
電源品質（スウェル／ディップ／瞬停、トランジェントオ-バ-電圧、インラッシュカレント、不平衡率、IECフリッカ）
●その他の機能
デジタル出力機能、アナログDCV入力機能
●電圧測定
レンジ [TRUE RMS]
600.0/1000V
●有効入力範囲(*)
各レンジの1~120％ (rms) 及び各レンジの200％ (peak)
●表示範囲
各レンジの0.15~130％ （0.15％未満は0表示）
●確度
±0.2％rdg±0.2％f.s.（正弦波、40~70Hz）
クレストファクタ
3以下
電圧トランジェント
サンプリング速度
24?s
●電流測定
レンジ [TRUE RMS]
8128 (50A タイプ)： 5000mA/50.00A/オート
8127 (100A タイプ)： 10.00/100.0A/オート
8126 (200A タイプ) ： 20.00/200.0A/オート
8125 (500A タイプ) ： 50.00/500.0A/オート
8124/8130 (1000A タイプ)： 100.0/1000A/オート
8146/8147/8148 (10A タイプ)： 1000mA/10.00A/オート
8133 (3000Aタイプ) ： 300.0/3000A/オート
●有効入力範囲(*)
各レンジの1~110％ (rms) 及び各レンジの200％ (peak)
●表示範囲
各レンジの0.15~130％ （0.15％未満は0表示）
●確度
±0.2％rdg±0.2％f.s.＋クランプセンサ確度（正弦波、40~70Hz）
クレストファクタ
3以下
有効電力測定
●確度
±0.3％rdg±0.2％f.s.＋クランプセンサ確度 （力率1、正弦波、40~70Hz）
●力率の影響
±1.0％rdg （40~70Hz、力率1に対する力率0.5の指示値）
●一般仕様
周波数範囲
40~70Hz
●内部メモリ容量
フラッシュメモリ (4MB)
メモリカード
SDカード (2GB)
●通信機能
USB Ver2.0 / Bluetooth Ver2.1 + EDR準拠 Class2
●表示
3.5型カラーTFT液晶 （320×240ピクセル）
●確度保証温湿度範囲
23±5℃、相対湿度：85％以下（結露の無きこと）
●使用温湿度範囲
0~45℃、相対湿度：85％以下（結露の無きこと）
●保存温湿度範囲
-20~60℃、相対湿度：85％以下（結露の無きこと）
●電源
AC100~240V / 50~60Hz / 7VA max
●使用電池
単3形（アルカリ or Ni-MH）×6
（アルカリ乾電池使用時、バックライトOFF： 約3時間）
●外形寸法/質量
175 (L)×120 (W)×68 (D) mm
約900g （電池含む）
