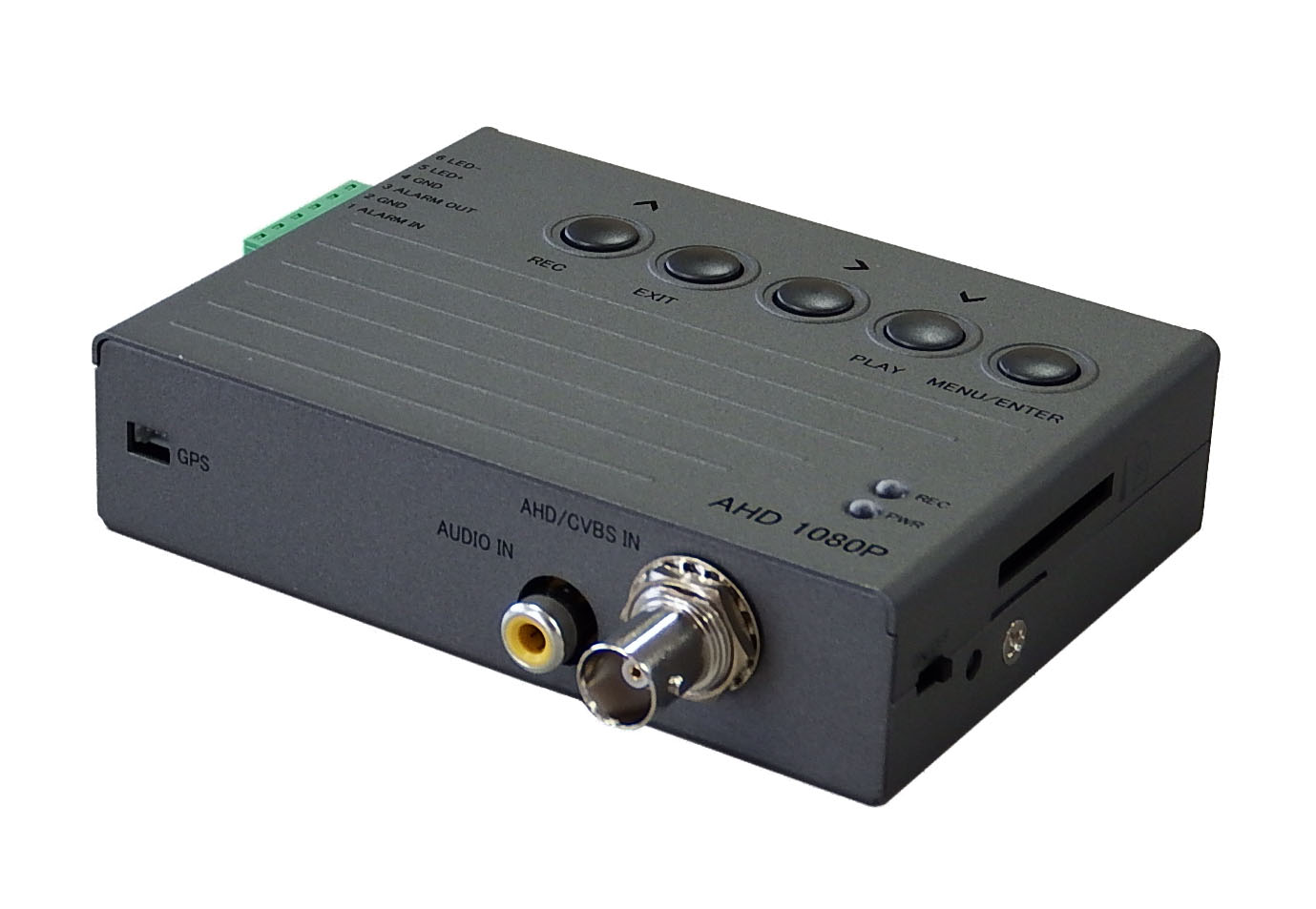

AHD対応 SDカードレコーダー MDR-AHD264A ケルク電子システム

AHD対応 SDカードレコーダー MDR-AHD264A

ケルク電子システム

■動画圧縮方式： H.264準拠　AVIファイル形式
■映像入力： 1ch　AHD1.0（720p60） / AHD2.0（ 1080p30）　/ コンポジット 　自動識別　(BNC)
■モニター出力： 1ch　HDMI　 　1080p60 / 1080p30 / 1080i60 / 720p60 / 720p30　（HDMIタイプA）
　　　　　1ch　コンポジット　1Vp-p 75Ω　（RCA）
■音声圧縮方式 / 標本化周波数: G.711・384kbps / 48kHz
■音声入力: 1ch　ライン入力（RCA）
■録画解像度: 1920×1080　： 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 15 / 20 / 22 / 25 fps（AHD2.0）
1280×720 　： 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 15 / 20 / 25 / 30 fps（AHD1.0/AHD2.0）
720×480　　: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 15 / 20 / 25 / 30 fps（コンポジット）
■録画画質： 3段階切替　BASIC / NORMAL / HIGH
■録画方式： 手動 / 予約（動体検知 / 連続 / アラーム）
■イベント前・イベント録画時間： イベント前記録時間： 0秒 ~ 10秒（1 秒単位）　イベント記録時間 ： 5秒 ~ 90秒（5秒単位）
■動体検知録画機能： あり　（16×12ブロックのエリア設定・9段階感度設定）
■動体検知/アラーム録画出力： 端子出力　DC3V / 約3mA
■アラーム入力： 端子入力　N.C. / N.O.（設定で切替可）
■録画状態表示出力： 端子出力　DC3V / 約3mA
■タイムスタンプ機能： あり　（日付 ・ 時刻）
■上書き機能： あり　（上書き / 停止からの選択）
■パスワード機能： あり　PCによるカード内デ-タ閲覧時にパスワードでロック　（パスワード解除用ソフトが必要）
■再生方法： 外部モニター　：　再生 / 早送り / 巻き戻し / 一時停止 / コマ送り / コマ戻し
　　　　　　　　　×1 / ×2 / ×4 / ×8 / ×16 / ×32倍速再生と巻き戻し
パソコン 　　 ：　各種再生ソフトにて再生
■検索機能： 連続とファイルからの選択
■録画動作状態表示： LED ランプ表示 （点灯：録画中 / 点滅：異常・警告 / 消灯：録画停止）
■保存メディア： SDカード（最大128GB、FAT32）
■最大ファイル数 ： 90,112ファイル
■外部入出力: USB2.0（読取専用）、6P端子台（アラーム入力、動体検知 / アラーム録画出力、LED表示出力）、
　　　　　　　　　　　　　　3P端子台（時刻補正GPSユニット接続）
■時刻補正機能：　　　GPS接続端子（GPSユニット：オプション）
■同軸重畳制御（UTC）：あり（ケルク電子システム製AHDカメラのみ対応）
■電源入力： DCジャック（φ2.1㎜）　DC12V / 2A　ACアダプター
■電源出力： 端子出力（カメラ、センサー用）　DC12V（最大1.5A）
■消費電流/消費電力： 370mA ±30mA (本体のみ)　/ 4.7 VA±0.3 VA （アダプター含む）いずれも録画時
■使用温度範囲： 0℃ ~ +50℃　 （30％RH ~ 80％RH　結露なきこと）
■保管温度範囲： -10℃ ~ +60℃ （30％RH ~ 90％RH　結露なきこと）
■本体外形寸法： 106(W)㎜ × 77(H)㎜ × 26(D)㎜（本体のみ、突起物を除く）
■ACアダプター外形寸法： 42.5(W)㎜ × 36(H)㎜ × 75.5(D)㎜（突起物を除く）
■重量： 約220g（本体のみ）
■付属品： ACアダプター（DC12V / 2A） × 1台 ・ 赤外線リモコン × 1台 ・ 取付金具 × 2枚 ・
取付用ネジ × 4本 ・ パスワード解除用ソフト × 1枚 ・ 取扱説明書 × 1部

■　AHDカメラ用SDカードレコーダー
　　AHDカメラに対応した、小型・軽量のSDカードレコーダーです。
　　従来のアナログカメラと違い、ハイビジョン規格と同等の高解像度で録画することが可能です。
　　圧縮方式にH.264を採用し、フルHDサイズ（1920×1080）の高画質映像を1秒間に最大25コマで録画します。
■　最大128GBのSDカードに録画デ-タを保存
　　上書き機能により、長時間の録画に対応します。
　　 （例 ： 128GB・解像度 1920×1080・画質 NORMAL・1秒間5コマ録画　⇒　約15日間のデ-タを保存）※1
■　SDカードに録画された映像デ-タは、PCにより再生可能
　　録画デ-タにパスワードを設定することで、保存媒体の紛失による
　　デ-タの流出を防止します。（再生時には付属のパスワード解除ソフトが必要です。）
■　便利な入出力端子付き
　　・カメラ用電源出力端子（DC12V, 1.5A）
　　・時刻補正用GPS端子（時刻補正用GPSユニットはオプション品です。）
■　動体検知録画機能を搭載
　　16×12のエリア設定及び9段階の感度レベル設定が可能です。
■　あらゆる状況に対応できる各種録画モード
　　スケジュール運用による『連続録画』・『動体検知録画』・『アラーム録画』と、手動録画が選択できます。
　　　　（一部機能は併用可能、イベント前録画機能搭載）
■　同軸重畳制御（UTC）
　　 同軸重畳制御に対応したカメラを使用する場合、本製品の「赤外線リモコン」を使用して、カメラの設定メニュー等の操作を行うことができます。
　　　（対応していないカメラは操作を行うことはできません。）
■ オプション品　
　 《LED外部表示ユニット》　　 LEDの点灯状態により、「録画中」・「録画停止」・「録画エラー」を目視により外部から確認することができます。
　 《時刻補正用GPSユニット》　 時刻のズレを補正します。
■ 録画日数の目安（128GB使用時）

※1　実際に撮影する映像やご使用になるカメラの設定により、録画時間は大きく変化します。
　 これは動画圧縮方式の特性によるもので、機器の不具合ではありません。
　　 録画日数目安表の数値は、あくまで参考値としてください。
　　 録画時間が短くなるケースの要因例（記録デ-タ量が増えると録画時間が短くなります）
　 　交通量（車両及び人）・点滅信号・揺れる樹木・その他常時映像内で動く被写体・カメラのAGC設定
　　　（画面上にノイズが増えるとデ-タ量が増大します）
※2　SDカードは消耗品です。使用方法や記録頻度により寿命が大幅に短くなる場合があります。　　　　 定期的なSDカードの点検をお勧めします。
